Tft-LCD καλώδιο οργάνων ελέγχου δοκιμής CCTV και τηλεοπτικό επίπεδο σημάτων καμερών ελέγχου PTZ



Tft-LCD καλώδιο οργάνων ελέγχου δοκιμής CCTV και κάμερα 480x320 ελέγχου PTZ RGB





Γρήγορη λεπτομέρεια:



Ο νέος ελεγκτής CCTV αναπτύσσεται για την επιτόπιες εγκατάσταση και τη συντήρηση της κάμερας IP, της αναλογικής συσκευής καμερών και δικτύων, με την τηλεοπτική επίδειξη, τον έλεγχο PTZ, τη δύναμη παραγωγής DC12v, την ακουστική δοκιμή, τη γεννήτρια φραγμών χρώματος, την έρευνα στοιχείων RS 485 και τη δοκιμή καλωδίων, οι οποίοι είναι οι ίδιοι στα προηγούμενα πρότυπα. Οι νέες αναπτυγμένες λειτουργίες περιλαμβάνουν τη δοκιμή παροχής ηλεκτρικού ρεύματος σημείου εισόδου, τη δοκιμή ΜΕΤΑΛΛΙΚΟΎ ΘΌΡΥΒΟΥ, την ανίχνευση διευθύνσεων IP, το τηλεοπτικό στιγμιότυπο, το τηλεοπτικό αρχείο, την ενίσχυση εικόνας, το τρεμούλιασμα λιμένων, το λαμπτήρα κ.λπ. των οδηγήσεων. Ο νέος ελεγκτής επίσης έχει ενσωματώσει τη δοκιμή καλωδίων TDR, η οποία είναι εξειδικευμένη που σχεδιάζεται για τη δοκιμή καλωδίων BNC στο σύστημα παρακολούθησης ασφάλειας. Αυτή η λειτουργία μπορεί ακριβώς να μετρήσει το καλώδιο BNC και το σημείο σπασιμάτων του καλωδίου δικτύων και βραχυκυκλώνει τη θέση. Ο νέος ελεγκτής που σχεδιάζεται με την εύκολες λειτουργία και τη φορητότητα το καθιστά απλό για έναν τεχνικό ή τον εφαρμοστή CCTV να εγκαταστήσει και να διατηρήσει τα συστήματα CCTV, που βελτιώνουν την αποδοτικότητα εργασίας με τη μείωση του χρόνου στον τομέα.





Χαρακτηριστικά γνωρίσματα:



— 1. 3.5 ίντσα full-view tft-LCD, 480 (RGB) x320

2. — μικρή κατανάλωση, εργασία για 11 ώρες

3. Επιλογές — OSD, αγγλικά, κινέζικα και άλλες γλώσσες προαιρετικές

4. — φωτεινότητα οθόνης LCD/κορεσμός αντίθεσης/χρώματος διευθετήσιμος

5. — αυτόματα προσδιορίστε και προσαρμόστε τον τηλεοπτικό τρόπο του NTSC και του PAL —

6. Ενισχυμένη colorbar γεννήτρια, με τη λήψη του τηλεοπτικού φραγμού χρώματος για να εξετάσει το τηλεοπτικό κανάλι εάν μετάδοση κανονικά

7. — κινητός μικροϋπολογιστής SD

9. — λαμπτήρας των οδηγήσεων, εύκολος να λειτουργήσει τη νύχτα

10. — καθορισμένα από το χρήστη συντομότερα κλειδιά (F1 και F2)

— 11. 10x το ζουμ, εικόνα βίντεο μπορεί να ενισχυθεί για να δει τις λεπτομέρειες, εύχρηστες

12. — το στιγμιότυπο και σώζει την τρέχουσα εικόνα ως αρχείο JPG στην κάρτα SD

13. — δοκιμή ΜΕΤΑΛΛΙΚΟΥ ΘΌΡΥΒΟΥ, κάμερα δοκιμής IP ή λιμένας άλλων συσκευών δικτύων ethernet εάν εργασία κανονικά, και η διεύθυνση IP εάν είναι σωστός

14. — η ανίχνευση διευθύνσεων IP, ψάχνει γρήγορα τη διεύθυνση IP για τη συνδεδεμένη κάμερα IP και άλλες συσκευές δικτύων

15. — η μέτρηση τάσης σημείου εισόδου, εξετάζει την τάση του διακόπτη σημείου εισόδου στις κάμερες IP, την ασύρματη συσκευή AP και άλλες PD συσκευές

16. — το τρεμούλιασμα λιμένων συσκευών, εύκολο να βρεί το συνδεδεμένο λιμένα διακοπτών σημείου εισόδου με την αποστολή των ειδικών σημάτων, ο συνδεδεμένος λιμένας σημείου εισόδου θα τρέμει στην ειδική συχνότητα.

— 17. Όργανο ελέγχου συνδέσεων ελέγξτε τη θέτοντας διεύθυνση IP εάν κατειλημμένος

— 18. Σημείο σπασιμάτων TDR και μέτρηση βραχυκυκλώματος (καλώδιο BNC, καλώδιο δικτύων κ.λπ.)

19. Ανίχνευση διευθύνσεων — PTZ, αναζήτηση επάνω η ταυτότητα της κάμερας PTZ.

20. — η δοκιμή καλωδίων δικτύων και τηλεφωνικών καλωδίων, επιδεικνύει την ακολουθία σύνδεσης και του αριθ.

από το καλώδιο του τοπικού LAN

— 21. Πολυπρωτόκολλο. Υποστηρίζει περισσότερα από τριάντα πρωτόκολλα PTZ. Όπως το pelco-π, pelco-δ,

SAMSUNG

22. Υποστήριξη RS232/RS485/RS422, ποσοστό 600 ~ 115200bps διευθετήσιμο

23. — ιονική πολυμερής μπαταρία λίθιου. Η συσκευή χρησιμοποιεί τον προηγμένους έλεγχο δύναμης και το κύκλωμα προστασίας

— 24. Επιδείξτε τα στοιχεία και την εικόνα μέσα στην οθόνη συγχρόνως.

— 25. Εύκολος για τη χρήση ότι το τραίνο είναι σχεδόν περιττό





Λειτουργία:



1. Τηλεοπτική δοκιμή επιπέδων σημάτων

Η τηλεοπτική μείωση δύναμης σημάτων δοκιμής, μακρύτερο τηλεοπτικό καλώδιο σημάτων θα αναγκάσει την εικόνα για να είναι αμυδρή, και να μειώσει τη δυναμική περιοχή εικόνας, το τηλεοπτικό σήμα είναι πάρα πολύ ισχυρό, θα προκαλέσει την εικονική σκιά, και θα μειώσει την οξύτητα της εικόνας.

 Μπορεί επίσης πραγματικός-επίδειξη η τηλεοπτική αξία επιπέδων, εάν από τη σειρά, οι ειδοποιήσεις θα είναι επίδειξη στην οθόνη.



2. Ελεγκτής PTZ

Επιδείξτε τις εικόνες βίντεο εισαγωγής. Το τηγάνι/γέρνει τη μονάδα και το ζουμ P/T έξω στην εικόνα. Οργάνωση οι ελέγχοντας παράμετροι όπως το πρωτόκολλο, λιμένας επικοινωνίας, baud ποσοστό, ταυτότητα PTZ, τηγάνι/ταχύτητα κλίσης σύνολο και προετοιμασμένη κλήση θέση



3. Ενισχυμένη γεννήτρια φραγμών χρώματος

Βίντεο που παράγει, η multi-system PAL/NTSC τηλεοπτική γεννήτρια φραγμών χρώματος (το οκτώ-σύστημα μετατρέψιμο, διαβιβάζει/λαμβάνει το οκτώ-σύστημα ζωηρόχρωμο φαντάζεται). Με τη λήψη του τηλεοπτικού φραγμού χρώματος για να εξετάσει το τηλεοπτικό κανάλι εάν μετάδοση κανονικά. Και δικαστής εάν το χρώμα είναι διαφορετικό, λόγω της απώλειας μετάδοσης ή της παρέμβασης, αυτό κατάλληλο για την τηλεοπτική μετάδοση των δοκιμών τομέων, όπως η οπτικός τηλεοπτικός συσκευή αποστολής σημάτων και ο δέκτης, το τηλεοπτικό καλώδιο κ.λπ.

Ο νέος φραγμός χρώματος λειτουργίας μπορεί να εξετάσει την εικόνα εάν μετατόπιση.

Ο φραγμός χρώματος (κόκκινος, πράσινος, μπλε, άσπρος, μαύρος) εξετάζει το όργανο ελέγχου εάν έχει το άσπρο ή μαύρο σημείο κ.λπ.



4. Δύναμη παραγωγής DC12V 1A

Δύναμη η κάμερα με την παραγωγή δύναμης DC12V (1A) από τον ελεγκτή. Είναι χρήσιμο για την επίδειξη και δοκιμή όταν η παροχή ηλεκτρικού ρεύματος δεν είναι διαθέσιμη.





Προδιαγραφή:



Πρότυπο		ΕΛΕΓΚΤΉΣ hvt-2601 CCTV HVT (6η παραγωγή)
Τηλεοπτική δοκιμή
Τρόπος σημάτων		NTSC/PAL (το αυτοκίνητο προσαρμόζεται)
Επίδειξη		3.5 ίντσα ψηφιακό tft-LCD, 480 (RGB) ψήφισμα Χ 320
Ρύθμιση LCD		Φωτεινότητα, αντίθεση, κορεσμός διευθετήσιμος
Τηλεοπτικό IN/OUT		1 εισαγωγή καναλιών BNC & 1 παραγωγή καναλιών
Τηλεοπτικός τρόπος παραγωγής		1.0 vp-π
Τηλεοπτική δοκιμή επιπέδων
Δοκιμή επιπέδων		Τηλεοπτικά σήματα που μετριούνται στην ΟΡΓΗ ή τις MV
Ελεγκτής PTZ
Επικοινωνία		Υποστήριξη RS232 και RS485
Πρωτόκολλο PTZ		Συμβατό σύστημα με περισσότερα από 30 πρωτόκολλα όπως pelco-D/P, η Samsung, η Panasonic, Lilin, Yaan, κ.λπ.
Baud ποσοστό		600,1200,2400,4800,9600,19200,57600,115200bps
Τηλεοπτική παραγωγή σημάτων
Γεννήτρια φραγμών χρώματος		Παραγωγή ένα τηλεοπτικό σήμα φραγμών χρώματος καναλιών PAL/NTSC για τη δοκιμή του οργάνου ελέγχου ή του τηλεοπτικού καλωδίου. (κόκκινο, πράσινο, μπλε, άσπρο και μαύρο χρώμα)
ΔΟΚΙΜΉ ΚΑΛΩΔΊΩΝ UTP
Δοκιμή καλωδίων UTP		Θέση και επίδειξη σύνδεσης καλωδίων δοκιμής UTP στην οθόνη. Διαβάστε τον αριθμό του κιβωτίου δοκιμής.
Παραγωγή δύναμης DC12V 1A
DC12V παραγωγή δύναμης		Δύναμη παραγωγής DC12V1A για τη κάμερα
Ακουστική δοκιμή εισαγωγής
Ακουστική δοκιμή εισαγωγής		εξετάστε την επανάλειψη και άλλους ακουστικούς εξοπλισμούς front-end
RS485 ανάλυση στοιχείων
Όργανο ελέγχου στοιχείων		Συλλαμβάνει και αναλύει τα στοιχεία εντολής από τη συσκευή ελέγχου
ζουμ 10 Χ της εικόνας
Ζουμ εικόνας 10x		10x επίδειξη και βίντεο εικόνας ζουμ έξω
Φωτογραφία, τηλεοπτικό αρχείο, αναπαραγωγή ήχου αρχείων
Φωτογραφία		το στιγμιότυπο και σώζει την τρέχουσα εικόνα ως αρχείο JPG
Τηλεοπτικό αρχείο		Τηλεοπτικές αρχείο και αποθήκευση το αρχείο
Αναπαραγωγή ήχου αρχείων		Για να δει το αρχείο αποθήκευσης στην κάρτα SD
Τρεμούλιασμα λιμένων
Τρεμούλιασμα λιμένων		Βρείτε το συνδεδεμένο λιμένα σημείου εισόδου γρήγορα.
Ανίχνευση IP, όργανο ελέγχου συνδέσεων, δοκιμή ΜΕΤΑΛΛΙΚΟΎ ΘΌΡΥΒΟΥ
Ανίχνευση IP		Ανακαλύψτε τη συνδεδεμένη κάμερα IP ή την άλλη διεύθυνση εξοπλισμού IP δικτύων γρήγορα.
Συνδέστε το όργανο ελέγχου
Συνδέστε το όργανο ελέγχου		Ελέγξτε τη διεύθυνση IP εάν είναι κατειλημμένος
Δοκιμή ΜΕΤΑΛΛΙΚΟΥ ΘΌΡΥΒΟΥ
Δοκιμή ΜΕΤΑΛΛΙΚΟΥ ΘΌΡΥΒΟΥ		Η κάμερα δοκιμής IP ή ο λιμένας Ethernet του άλλου εξοπλισμού δικτύων εάν εργασία κανονικά, και ελέγχει τη διεύθυνση IP
Ελεγκτής σημείου εισόδου
Ελεγκτής σημείου εισόδου		Επιδείξτε τα κράτη σύνδεσης τάσης και καλωδίων παροχής ηλεκτρικού ρεύματος
Ελεγκτής TDR
Ελεγκτής TDR	σημείο παύσης και μέτρηση βραχυκυκλώματος (καλώδιο BNC, τηλεφωνικό καλώδιο)
ΔΥΝΑΜΗ
Προσαρμοστής δύναμης	Συνεχές ρεύμα 5V (1.5A)
Μπαταρία	Ενσωματωμένη 3.7V πολυμερής μπαταρία λίθιου, 3000mAh
Επανακαταλογηστέος	Μετά από να χρεώσει την ώρα 3-4, ο χρόνος απασχόλησης διαρκεί 11 ώρες
Μικρή κατανάλωση	Ενέργεια - τεχνολογία αποταμίευσης, η σε πραγματικό χρόνο επίδειξη εικονιδίων μπαταριών
Παράμετρος
Ρύθμιση λειτουργίας	Αγγλικά/κινέζικα και άλλες γλωσσικές OSD επιλογές
Αυτοκίνητο μακριά	5-60 (mins)
Keytone	On/Off
Γενικό
Θερμοκρασία εργασίας	-10℃-+50℃
Υγρασία εργασίας	30%-90%
Βάρος διάστασης	194mm X 112mm X 48mm/540g

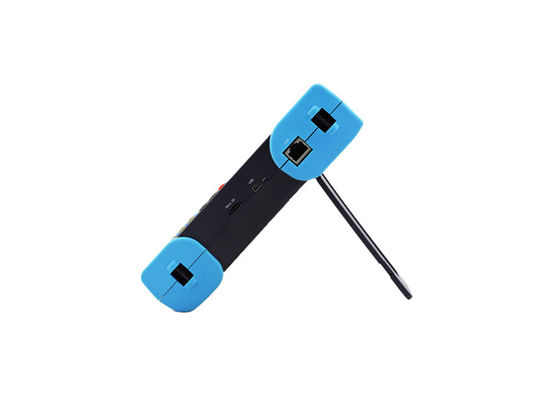

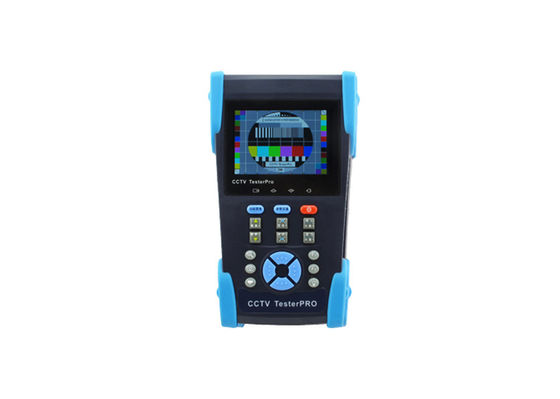

Εικόνα προϊόντων:
